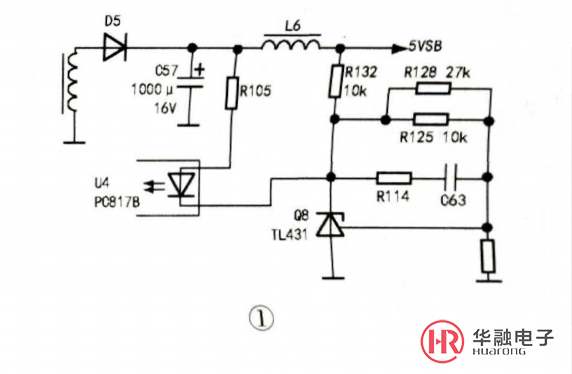

　　一、红色指示灯闪烁,不开机分析检修：机器正常工作时，待机时指示灯为红色，开机时指示灯由红色变成绿色红色指示灯闪烁，说明电源供给主板的电压过高或过流，电路进入保护状态。通电后测电源板输出的5V电压在10V左右波动，明显5SVB电压过高。该机由R32、R128、R125、Q8等元件组成稳压控制电路，如图1所示。重点检查l132、R128、R125，发现R128已经断路，换新后故障排除。

　　二、红灯亮，不开机分析检修：红灯亮、不开机故障较为常见，故障原因有：存储器数据损坏，背光电路出现问题造成保护，主芯片损坏等。首先测量各组供电电压，发现STB信号电压为17V，低于正常值3．2V，这说明机器处于待机状态。测主芯片MST6M182的3．2V、1．2V、5V供电都正常，拆下主芯片上的散热片，深圳LED显示屏。手摸主芯片没有温升，这说明主芯片没有工作。正常时，按下待机键(该机没有待机键，但留有待机按钮插针，为了维修方便，加装一个待机按钮)，CPU接收到开机信号后。发出开机指令。

　　首先调取存储器中的数据与开机数据比对。如果正常，STB信号电压从1．7V变为3．2V，背光电路启动，灯管点亮；指示灯由红灯变绿灯，LVDS12V供电输出，供给倍频板，各电路正常工作，液晶屏上出现图像。根据故障现象分析，判断待机电路出现故障。

　　找来一块报废板，拆除板上的插座、电解电容、电感等大型元件，查看STB信号走向，发现STB信号分两路：一路接11和C…，送到电容E11的正极；另一路通过一只电阻l1{l与一过孔相连，拆下主芯片测试，发现该过孔与主芯片A10脚相连，在测试中当测u2(AIC22857F)却电压时，竟然开机了让机器处于待机状态，按开机按钮，无法开机，再测U2脚又可开机。

　　U2⑦脚通过电阻R15 100kΩ过孔到主芯片L5脚，测量U2脚电压为3．34V，正常，l15也正常。既然测量U2⑦脚电压能开机，能否模拟一个信号开机呢?笔者找来一只500kΩ．的可调电阻，串联在1K15上，先让机器处于待机状态，然后慢慢调小阻值，当调至400kΩ时，机器开机。找来一只500kΩ的贴片电阻，替换15后试机，如图2所示．故障排除。估计故障原因是主芯片启动电路异常。

　　三、图像正常，无伴音分析检修该机有2路高清HDMI、2路AV和1路VGA信号输入。无论从哪一路输入信号，都没有伴音。因该机器用于教学，平时音量开到最大。扬声器损坏的可能性较大。拆机测试，扬声器正常。测音频放大器TDA7419P24脚12V供电也正常，怀疑TDA7419P损坏，换新后试机，故障排除。
